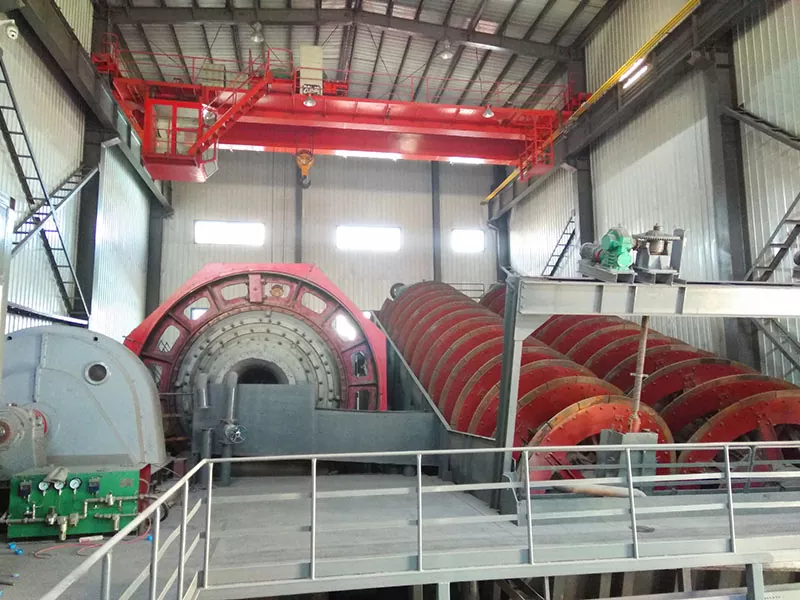

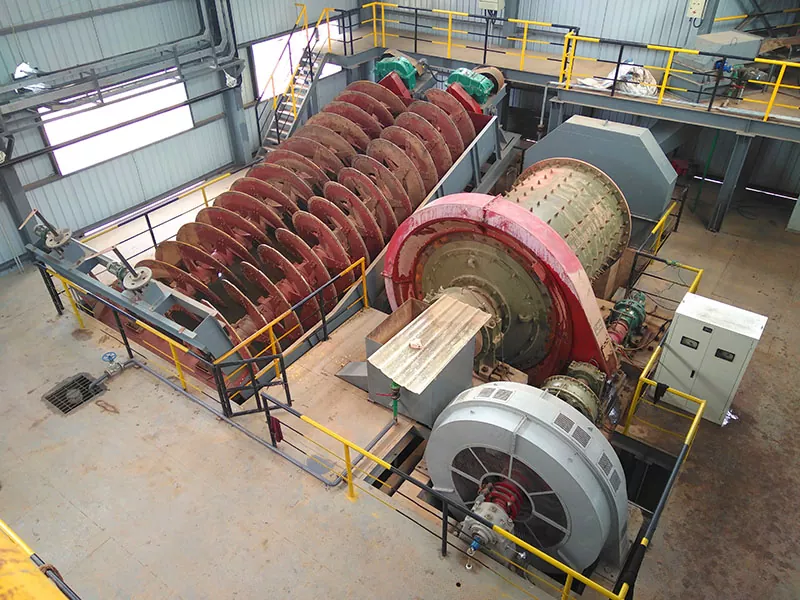

Magas weir spirál osztályozó

Négy fő típusú osztályozó létezik: magas Weir egyszemélyes és kettős spirál, merülő egyszemélyes és kettős spirál. Az osztályozókat széles körben használják az érc-kötőüzemekben, hogy zárt hurok-ciklust képezzenek gömbmalmokkal az érchomok elválasztására, vagy a gravitációs érc-kötőüzemekben az érchomok és a finom iszap osztályozására, az ércpép fokozatának fokozására, valamint az ércmosás műveleteiben történő kiszáradáshoz és kiszáradáshoz. A High Weir spirál osztályozó egy olyan eszköz, amely a szilárd részecskék különböző telepítési sebességét használja az ércpépben az osztályozáshoz. Az osztályozónak az egyszerű szerkezet, a megbízható működés és a kényelmes működés jellemzői vannak.

[Víztartály hossza]: ≤3000-14300 mm

[Spirál átmérője]: 300-3000 mm

[Termelési kapacitás] 10 ~ 1785 T/D

[Termékfejlesztés] A homok visszaküldésére szolgáló automatikus emelőkészüléket adnak a visszatérő homok végéhez, ezáltal kiküszöbölve a gömbmalom nagy kanálfejének konfigurációját, és a gömbmalom simábban fut.

[Alkalmazási tartomány]: Az érc-kötőüzemekben széles körben használják, hogy zárt hurok-ciklust képezzenek gömbmalmokkal az érchomok elválasztására, vagy a gravitációs érc-kötőüzemekben az érchomok és a finom sár besorolására.

Előnyök és jellemzők

1. A visszatérő homok vége egy automatikus emelőeszközt ad hozzá a visszatérő homokhoz, és a gömbmalom nagy kanálfejének konfigurációját törlik.

2. Általában 1–1,5 fokos áramot takaríthat meg az érc tonnánként.

3. Kerülje a nagy kanálfej gyakori karbantartását.

4. Csökkentse a gömbmalom nagy és kis fogaskerekeire gyakorolt ​​kiegyensúlyozatlan hatást.

Működési elv

A magas weir spirál osztályozó táplálja az őrölt iszapot a víztartályba az ülepedési terület közepén található takarmányportból. Az iszap osztályozási ülepedési terület a ferde víztartály alatt található. A spirál alacsony sebességgel forog, hogy keverje a hígítást, hogy a finom részecskék felfüggesztsék a tetejét, és a túlcsorduláshoz folynak, hogy túlcsorduljon. A durva részecskék a tartály aljára süllyednek, és a spirál által a kisülési portba szállítják, hogy visszatérő homokként kerüljenek ki. A túlcsorduló weir helyzete magasabb, mint a csapágyközpont a spirális tengely alsó végén, és alacsonyabb, mint a spirál felső széle a túlcsordulás végén.

Amellett, hogy kiegészítő berendezésként használják az érccsiszoláshoz az előradaradás és az ellenőrzés osztályozásához, a magas Weir spirál osztályozót néha használják agyag tartalmú ércek mosására, valamint az ércpép leírására és víztelenítésére.

Termékparaméter
